Ozubené kolo:

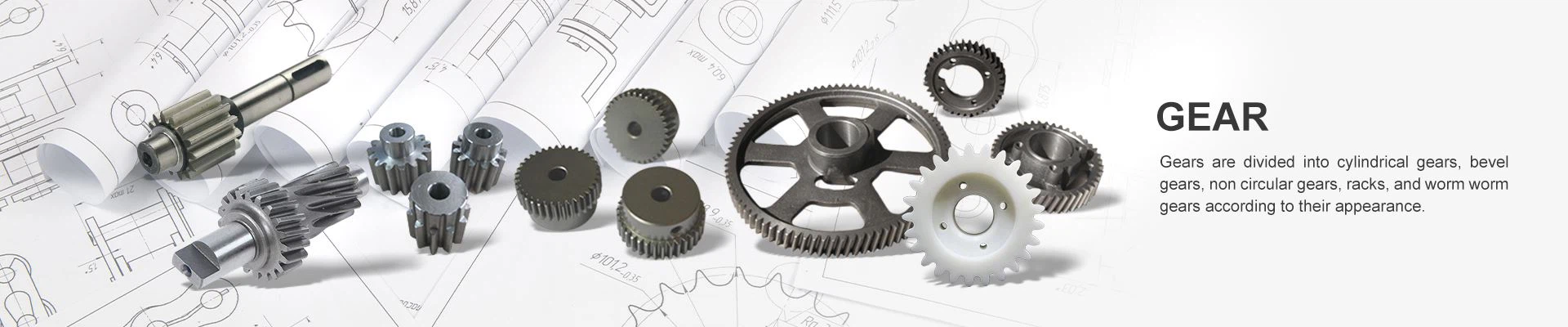

Ozubené kolo SST, které zabírá s dalším ozubeným mechanismem za účelem změny rychlosti nebo směru přenášeného pohybu.

Nabízíme standardní i nestandardní produkty, které potřebujete.

Vyrábíme i na výkres.

Používáme materiály jako je kalená a temperovaná ocel (40cr, 20crmnti, C45), nerezová ocel, šedá litina, ostatní kovy, hliník a plasty.

Provádíme také cementování, černění, lakované povrchové úpravy.

Modul: 0.5,1,1.5,2,2.5,3,3.5,4,5,6,7,8,9

Rozteč:8,10,12,16,20,24,32

Termín pro velikost zubu ozubeného kola je modul

M1, M3, M8... Jmenují se modulo 1, modulo 3, modulo 8. Modulus je ve světě univerzální titul. Symbol m (modul) a číslo (mm) představují velikost zubů ozubeného kola. Čím větší číslo, tím větší zuby ozubeného kola.

Kromě toho se v zemích používajících anglické jednotky (jako jsou Spojené státy americké) k vyjádření velikosti zubů používají symboly (rozteč průměru) a čísla (počet zubů ozubeného kola, když je průměr roztečné kružnice 1 palec). Například: dp24, dp8 atd. Existují také speciální metody označování, které používají symboly (rozteč) a čísla (mm) k vyjádření velikosti zubů ozubeného kola, jako je cp5 a CP10.

Rozteč (P) pro ozubené kolo lze získat vynásobením modulu hodnotou PI. Rozteč je délka mezi dvěma sousedními zuby.

Přítlačný úhel ozubeného kola je úhel mezi přímkou ​​poloměru a tečnou profilu zubu v bodě na povrchu zubu (obecně označovaném jako uzel). Jak je znázorněno na obrázku, je úhel tlaku. protože '= , tedy ' Je to také úhel tlaku.

Záběr ozubených párů rovnoběžných hřídelů a křížících se hřídelů je v podstatě valivý a relativní skluz je velmi malý, takže účinnost je vysoká. Šroubové ozubené kolo s příčnou osou, šnekové kolo a další páry ozubených kol s příčnou osou dosahují přenosu síly otáčením prostřednictvím relativního klouzání, takže tření má velký vliv a účinnost převodu je ve srovnání s jinými ozubenými koly snížena. Účinnost ozubených kol je účinnost převodu ozubených kol za normálních montážních podmínek. Pokud je instalace nesprávná, zvláště když je nesprávná vzdálenost sestavy kuželového kola, což má za následek chyby v křížení s kuželovým kolem, jeho účinnost se výrazně sníží.
